برسی علتهای خرابی دبی سنج نیسان دیزل

آیا نیسان دیزل شما جدیداً در سربالایی‌ها نفس کم می‌آورد، پدال گاز را تخته می‌کنید اما ماشین شتاب نمی‌گیرد، یا موقع گاز دادن حجم زیادی دود سیاه و غلیظ از اگزوز بیرون می‌زند؟ شناسايی علتهای خرابی دبی سنج نیسان دیزل به شما کمک می‌کند تا این چالش‌های آزاردهنده را به سرعت تشخیص داده و برطرف کنید. در اکثر مواقع، رانندگان و حتی برخی مکانیک‌ها گمان می‌کنند مشکل از سوخت بی‌کیفیت، خرابی انژکتورها یا سیستم توربوشارژر است؛ اما در دنیای واقعی، متهم ردیف اول قطعه‌ای بسیار دقیق، حساس و الکترونیکی به نام سنسور دبی سنج نیسان دیزل (Mass Air Flow Sensor یا همان سنسور MAF) است.

نادیده گرفتن ایراد این سنسور کوچک، تنها به بالا رفتن مصرف گازوئیل ختم نمی‌شود. به هم ریختن نسبت سوخت و هوا (Air-Fuel Ratio) در موتورهای دیزلی مجهز به توربوشارژر می‌تواند به سرعت باعث کاتالیزور دوده، گرفتگی فیلتر ذرات معلق، دوده گرفتن شدید سوپاپ‌ها و حتی آسیب‌های مکانیکی برگشت‌ناپذیر به سیلندر و پیستون‌ها شود. در این مقاله جامع و تخصصی، سیستم تنفس موتور نیسان دیزل را کالبدشکافی می‌کنیم، اصول کارکرد دبی‌سنج لایه داغ بوش را زیر ذره‌بین برده و روش‌های تست ولتاژی، نقشه‌های پین‌اوت سیم‌کشی و نگهداری آن را بررسی می‌نماییم.

⚙️ دبی سنج نیسان دیزل دقیقاً چه وظیفه‌ای دارد؟

موتورهای دیزلی مدرن مجهز به سیستم سوخت‌رسانی ریل مشترک (Common Rail) برخلاف نسل‌های قدیمی با پمپ‌های مکانیکی ردیفی یا آسیابی، به‌شدت تحت فرمان سنسورها و واحد مدیریت هوشمند الکترونیکی (ECU) عمل می‌کنند. قلب تپنده نیسان زامیاد دیزل، پیشرانه توربودیزل پیشرفته CA4D28CRZ است. در این پیشرانه قدرتمند، ایسیو وظیفه دارد تا در مقیاس میلی‌ثانیه و میکروثانیه، میزان و زمان‌بندی دقیق پاشش سوخت توسط سوزن‌های انژکتور پیزوالکتریک یا مغناطیسی را مدیریت نماید.

اما ایسیو چگونه تشخیص می‌دهد که در هر کورس تراکم دقیقاً چه میزان گازوئیل باید تزریق شود؟ پاسخ فنی و سرراست: با اندازه‌گیری جرم واقعی هوای بلعیده‌شده توسط موتور. دبی سنج نیسان دیزل که روی لوله خرطومی هوای ورودی، دقیقاً پس از محفظه فیلتر هوا و قبل از ورودی دهانه کمپرسور توربوشارژر تعبیه شده، به عنوان حسگر سنجش تنفس پیشرانه ایفای نقش می‌کند و پارامترهای زیر را مخابره می‌نماید:

• محاسبه دبی جرمی هوا: سنجش لحظه‌ای حجم و جرم مولکولی هوای تازه ورودی به سیلندرها بر حسب کیلوگرم بر ساعت ($kg/h$).
• محاسبه بار موتور (Engine Load): محاسبه دقیق فشار وارد بر پیشرانه برای تنظیم زاویه پاشش و کنترل حجم سوخت مورد نیاز.
• سنجش هم‌زمان دمای هوای ورودی (IAT): سنسور با استفاده از مقاومت حرارتی NTC داخلی، دمای هوا را می‌سنجد؛ زیرا هوای سرد چگالی بالاتری نسبت به هوای گرم دارد و نیازمند کالیبراسیون سوخت متفاوت است.

تشبیه فنی کارگاهی: سازوکار سیستم تنفس پیشرانه

برای درک ساده و کاربردی عملکرد این بخش، پیشرانه نیسان دیزل را مانند یک سالن غذاخوری بزرگ در نظر بگیرید که مولکول‌های هوا مهمانان ورودی به سالن، سنسور دبی‌سنج گیت دقیق شمارش مهمانان، کامپیوتر خودرو (ECU) سرآشپز و انژکتورها پخش‌کنندگان غذا (گازوئیل) هستند. سرآشپز بر اساس تعداد مهمانانی که سنسور در ورودی ثبت می‌کند، دیگ غذا را تنظیم می‌کند.

چنانچه سنسور بر اثر رسوب چربی و دوده چشمی کدر پیدا کند و برای ۱۰۰ مهمان وارد شده، عدد ۲۰ را مخابره کند، سوخت فوق‌العاده ناچیزی به سیلندر تزریق می‌شود؛ در نتیجه خودرو دچار افت توان، خفگی و ریپ زدن شدید (کپ کردن) در سربالایی‌ها خواهد شد. برعکس اگر سنسور مقدار هوا را بسیار فراتر از واقعیت بخواند، حجم زیادی گازوئیل به داخل محفظه احتراق ریخته شده و به دلیل کمبود اکسیژن، دود سیاه و غلیظ تولید می‌شود و باک خودرو در کمترین مسافت ممکن خالی خواهد شد.

🔍 مشخصات فنی و پارامترهای الکتریکی سنسور بوش HFM6

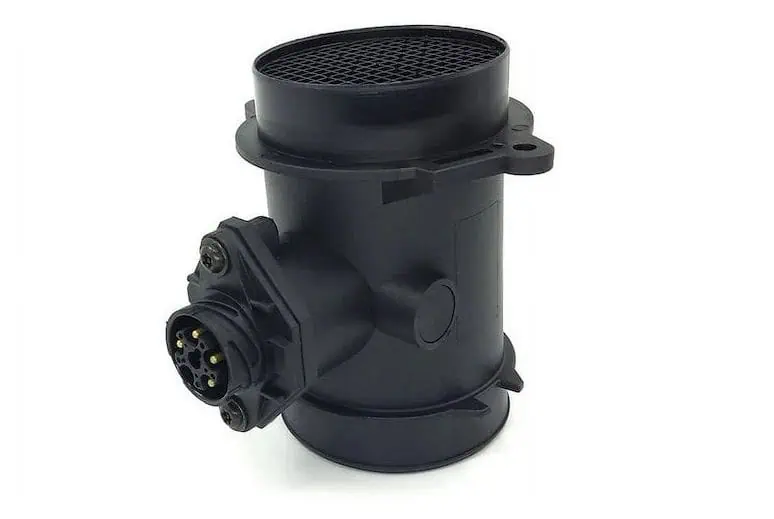

در سیستم مدیریت موتور نیسان دیزل از سنسور پیشرفته کمپانی بوش (BOSCH) با نام تجاری HFM6 استفاده شده است. این نسل از حسگرها به فناوری فیلم نازک داغ سرامیکی مجهز بوده و دقت عمل فوق‌العاده بالایی در محاسبات لحظه‌ای جریان هوای توربو دارند. آگاهی از پارامترهای مرجع این قطعه برای تکنسین‌های برق خودرو جهت تطبیق ولتاژها کاملاً ضروری است.

⚡ اصول و مکانیزم عملکرد تکنولوژی لایه داغ (Hot-Film)

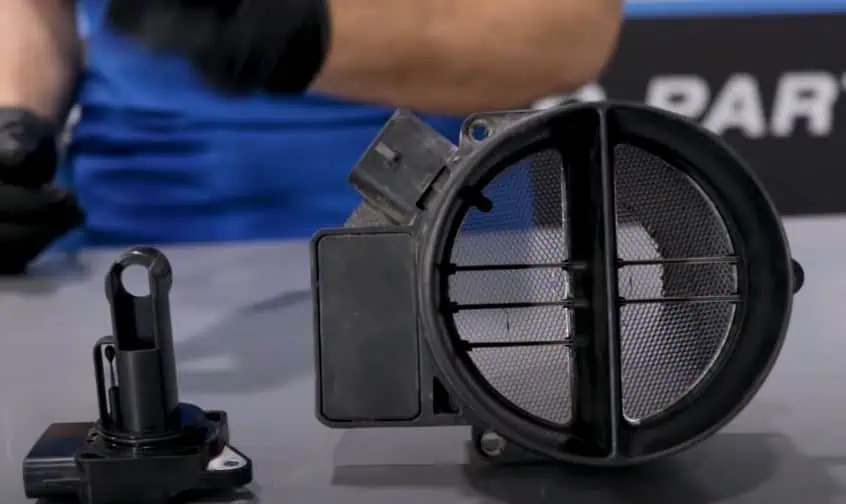

برخلاف نسل‌های منسوخ مکانیکی مانند حسگرهای پره‌ای (Vane Meter) که استهلاک فیزیکی داشتند، دبی‌سنج نیسان دیزل هیچ نوع قطعه متحرکی ندارد. قلب عملکردی مدل HFM6 بر پایه رفتارهای ترمودینامیکی و انتقال حرارت استوار است:

درون مجرای هوایی سنسور، غشای سرامیکی بسیار باریکی قرار دارد که مقاومت‌های حرارتی دقیق روی آن تثبیت شده‌اند. مدار فرمان داخلی دبی‌سنج پیوسته جریانی الکتریکی از این مقاومت‌ها عبور می‌دهد تا المنت همواره با یک اختلاف دمای ثابت بالاتر از هوای ورودی کار کند. با فشرده شدن پدال گاز و شروع مکش هوای فشرده توسط پره‌های توربوشارژر، مولکول‌های خنک هوا از روی سطح فیلم داغ عبور کرده و حرارت سطح آن را جذب می‌کنند.

سنسورهای مقاومت سنجشی که در جلو و پشت این المنت قرار گرفته‌اند، عدم تعادل دمایی را به شکل پل وتسون استخراج می‌کنند. هرچه جرم و تراکم هوای عبوری بیشتر باشد، نرخ اتلاف حرارت سریع‌تر خواهد بود. مدار الکترونیکی داخلی، این مقاومت تفاضلی را به یک سیگنال ولتاژی پیوسته و آنالوگ در دامنه ۰.۵ تا ۴.۵ ولت ترجمه کرده و به پایه مربوطه در ایسیو بوش تحویل می‌دهد تا تصمیم‌گیری پاشش نهایی سوخت شکل گیرد.

⚠️ علائم خرابی دبی سنج نیسان دیزل؛ نشانه‌ها و خطاهای رایج

اختلال در عملکرد سنسور جریان جرم هوای نیسان دیزل ممکن است بر اثر سوختن المان‌های الکترونیکی به شکل آنی، یا بر اثر چربی گرفتگی و رسوب تدریجی رخ دهد. مشاهده هریک از علائم زیر نشان‌دهنده لزوم عیب‌یابی فوری این سنسور است:

۱. خروج دود غلیظ سیاه از اگزوز هنگام بارکشی

چنانچه سنسور ماف به علت رسوب لایه روغنی جرم هوا را بالاتر از حد واقعی تخمین بزند یا به دلیل فرسودگی ولتاژ مازاد به ایسیو ارسال کند، ECU نسبت پاشش گازوئیل را افزایش می‌دهد. به دلیل نبود اکسیژن کافی در محفظه احتراق، سوخت به صورت ناقص می‌سوزد و با دود سیاه شدید، بوی خام‌سوزی تند و دوده زدن سرسیلندر و منیفولد دود همراه می‌شود.

۲. افت فاحش شتاب و خفه کردن خودرو در سربالایی‌ها (کپ کردن)

در شرایطی که خودرو زیر بار است، راننده گاز می‌دهد اما دور موتور بالا نمی‌رود. اگر سنسور نتواند افزایش ورود هوا را گزارش دهد، سیستم مدیریت موتور به حالت اضطراری (Limp Home Mode) سوییچ کرده و پاشش را محدود می‌کند تا از آسیب دیدن قطعات موتور جلوگیری نماید.

۳. نوسان دور آرام (Idle Hunting) و خاموش شدن ناگهانی

در حالت خلاص و توقف درجا، دور موتور باید در محدوده استانداردی ثابت بماند. خرابی سنسور ماف سبب می‌شود کامپیوتر دور موتور را پیوسته تغییر دهد که منجر به لرزش بدنه نیسان و حتی خاموش شدن موتور با فشردن پدال کلاچ یا کاهش ناگهانی سرعت خودرو می‌شود.

۴. کدهای خطای شاخص در دستگاه دیاگ

در صورت بروز عیب در این مدار، کدهای استاندارد زیر در حافظه خطای ایسیو بوش ثبت می‌شوند:

• کد P0101: خطای خارج از محدوده مجاز دبی هوا (Mass Air Flow Circuit Range / Performance).
• کد P0102: افت ولتاژ سیگنال سنسور (احتمال قطعی سیم یا خرابی لایه داغ).
• کد P0103: ولتاژ ورودی غیرمجاز بالا به ایسیو (اتصال کوتاه در مدار برق).
• کدهای P0112 / P0113: خرابی یا اتصال کوتاه در سنسور دمای هوای ورودی (IAT) مستقر در مجموعه ماف.

🛠️ نقشه سیم‌کشی و پین‌اوت (Pinout) کانکتور دبی سنج نیسان دیزل

کانکتور دبی‌سنج نیسان دیزل دارای ۵ پین آب‌بندی شده خودرویی است. تکنسین‌های برق و دیاگ باید ارتباط پایه‌های این سوکت با کامپیوتر EDC16C39 را به‌درستی بررسی کنند تا از سلامت دسته سیم پیش از تعویض قطعه اطمینان یابند:

🔹 راهنمای گام‌به‌گام تست ولتاژی دبی سنج نیسان با مولتی‌متر

اگر نیسان دیزل شما علائم خرابی دارد و مایلید پیش از صرف هزینه تعویض قطعه از سلامت آن مطمئن شوید، با یک مولتی‌متر دیجیتال استاندارد می‌توانید در چند دقیقه عملکرد سنسور را اعتبارسنجی کنید:

اگر با بالا رفتن دور موتور، ولتاژ پایه ۵ روی عدد ثابتی قفل کرد یا مقدار آن صفر باقی ماند، مدار داخلی فیلم داغ سنسور معیوب شده یا دسته سیم با قطعی مواجه است و نیاز به بررسی دقیق دارد.

💡 مهم‌ترین علتهای خرابی دبی سنج نیسان دیزل و اصول نگهداری پیشگیرانه

با رعایت چند دستورالعمل ساده، می‌توانید از آسیب دیدن سنسور ماف و پرداخت هزینه‌های گزاف جلوگیری کنید:

علاوه بر استفاده دائم از فیلتر، موارد زیر را در نظر داشته باشید:

• انتخاب فیلتر هوای شرکتی و باکیفیت: فیلترهای هوای متفرقه با عبور دادن ریزگردها و ترکیب آن‌ها با بخارات روغن کارتر، لایه‌ای عایق بر روی سنسور تشکیل می‌دهند که مانع تبادل حرارت می‌شود.
• پرهیز از لمس فیزیکی سنسور: برای پاک کردن گردوغبار هرگز نوک پیچ‌گوشتی، دستمال کاغذی یا گوش‌پاک‌کن را وارد هوزینگ سنسور نکنید؛ دیافراگم در ضخامت میکرومتری است و با کوچک‌ترین ضربه می‌شکند.
• استفاده از اسپری مخصوص MAF: در صورت کثیفی، فقط از اسپری خشک شستشوی سنسور هوا (MAF Sensor Cleaner) استفاده کنید و از به کار بردن بنزین، تینر یا اسپری‌های روغنی مثل WD-40 جداً خودداری فرمایید.

🚗 بررسی جامع سیستم برق و تجهیزات جانبی نیسان

در زمان عیب‌یابی بخش‌های برقی نیسان دیزل، نباید تمام تمرکز را صرفاً روی سنسورها متمرکز کرد؛ پیشرانه این خودرو مجموعه‌ای یکپارچه است که نقص در یک بخش می‌تواند کارکرد اجزای دیگر را تحت‌الشعاع قرار دهد.

برای مثال، اگر استارت خودرو افت ولتاژ شدیدی ایجاد کند یا در زمان استارت زدن آمپراژ غیرعادی بکشد، کامپیوتر موتور ممکن است با خطاهای کاذب در مدار سنسورها روبه‌رو شود. سلامت سیستم استارت و پایداری شبکه برق نقش مستقیمی در حفظ طول عمر سنسورها دارد؛ بنابراین همواره وضعیت این قطعات اساسی را ارزیابی کنید. برای تهیه قطعات استاندارد می‌توانید بخش استارت نیسان در فروشگاه تاوریژ یدک را بررسی نمایید.

همچنین برای حفظ ایمنی کامل در هنگام حمل بارهای حجیم با وانت نیسان، داشتن دید کافی در آینه‌های جانبی بدون لرزش‌های اضافی نقشی حیاتی در سفرهای بین‌شهری دارد. در صورت نیاز به بررسی و تعویض این بخش، می‌توانید مدل‌های فابریک و استاندارد را در دسته‌بندی آینه بغل نیسان مشاهده کنید.

❓ پرسش‌های متداول درباره دبی سنج نیسان دیزل (FAQ)

آیا امکان حذف نرم‌افزاری دبی سنج نیسان دیزل وجود دارد؟
خیر؛ در سیستم سوخت‌رسانی کامان‌ریل، جرم هوای ورودی اساس تصمیم‌گیری ایسیو در مدیریت دریچه EGR و پاشش گازوئیل است. حذف نرم‌افزاری آن منجر به ناکارآمدی سیستم پاشش، دود سیاه دائم و کاهش شدید توان مفید خواهد شد.

آیا شستشوی سنسور ماف همیشه مشکل را حل می‌کند؟
اگر علت خطا صرفاً نشستن لایه چربی و گردوغبار روی لایه داغ باشد، شستشو با اسپری فرار سنسور هوا را به شرایط کار استاندارد بازمی‌گرداند. اما اگر دیافراگم سوخته یا مقاومت‌های داخلی نیم‌سوز شده باشند، تعویض کامل قطعه با نمونه اصلی تنها راهکار موثر خواهد بود.

سالم بودن ولتاژ پایه سیگنال چه رقمی را نشان می‌دهد؟
در حالت سوئیچ باز رقمی حدود ۰.۵ تا ۱.۰ ولت، در دور آرام حدود ۱.۳ ولت و با بالا رفتن دور موتور این عدد به صورت نرم تا بیش از ۴ ولت افزایش پیدا می‌کند.
